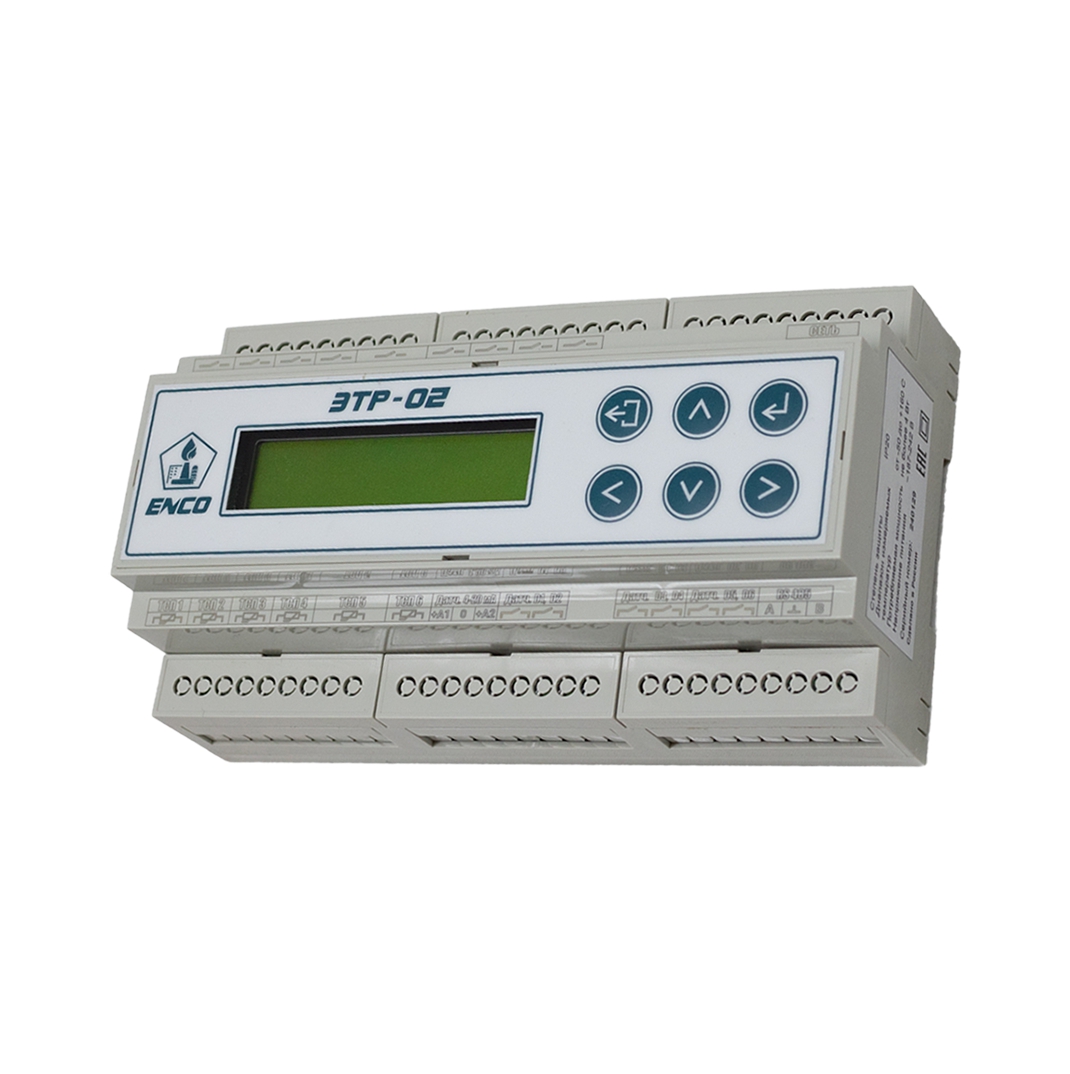

ЭТР-02: Универсальный контроллер управления системами отопления и ГВС
Контроллер ЭТР-02 обеспечивает управление двумя полностью независимыми контурами регулирования, каждый из которых может выполнять различные функции в зависимости от настроек пользователя. Это современное решение идеально подходит для систем отопления и горячего водоснабжения (ГВС), обеспечивая точное регулирование, защиту подключенного оборудования и энергоэффективность.
Основные функции регулятора ЭТР-02:
- Регулирование систем отопления и ГВС:
- Поддержание заданных температурных уставок.
- Управление основным и резервным циркуляционными насосами с контролем их состояния, защитой и учетом наработки ресурса.
- Управление контурами подпитки:
- Регулирование контура подпитки с управлением насосами и контролем их работы
Управление системой отопления:
- Погодное регулирование: регулирование температуры теплоносителя в зависимости от температуры наружного воздуха.
- Контроль температуры в обратном трубопроводе: регулирование с учетом температуры наружного воздуха и контроля температуры в обратке.
- Время-температурный режим: снижение температуры в выходные и рабочие дни с индивидуальными настройками для каждого дня недели.
- Управление насосами: защита от сухого хода, автоматический ввод резервного насоса, равномерный износ оборудования.
Управление системой ГВС:
- Поддержание температуры: точное поддержание заданной температуры горячей воды.
- Контроль температуры в обратном трубопроводе: регулирование с предотвращением превышения температуры.
- Ночное понижение температуры: снижение или отключение температуры ГВС по временной программе.
- Управление насосами: защита от сухого хода, автоматический ввод резервного насоса, управление по датчикам давления, температуры или временной программе.
Преимущества ЭТР-02:
- Универсальность: подходит для управления как отоплением, так и ГВС.
- Энергоэффективность: оптимизация работы систем для снижения энергопотребления.
- Надежность: защита оборудования и автоматический ввод резервных насосов в случае аварии основных.
- Гибкость настройки: индивидуальные режимы работы для каждого контура.
Почему выбирают прибор регулирования тепловой энергии ЭТР-02?
Контроллер ЭТР-02 – это современное решение для автоматизации систем отопления и ГВС, которое обеспечивает точное регулирование, защиту подключенного оборудования и энергосбережение. Благодаря широкому функционалу и гибкости настроек, подходит для использования в ИТП жилых, коммерческих и промышленных объектов.
Краткие технические характеристики регулятора температуры
| Наименование параметра | Значение |
| Напряжение питания | 230В |
| Потребляемая мощность, не более | 4 ВА |
| Дисплей | 2-строчный, 16-тизначный |
| Количество кнопок управления | 6 |
| Количество релейных выходов | 9 |
| Параметры релейного выхода | 5А 250 VAC |
| Количество аналоговых входов | 2 |
| Параметры аналоговых входов | 4-20 мА |
| Количество подключаемых датчиков температуры | 6 |
| Тип датчика температуры | Pt1000 , Pt500 |
| Схема подключения датчика температуры | 2-х проводная |
| Диапазон измеряемых температур | — 50 ºС… +150 ºС |
| Дискретность задания температуры | 1 ºС |
| Количество дискретных входов | 6 |
| Тип дискретного входа | «сухой контакт» |
| Длительность программируемого
временного графика |
1 неделя |
| Дискретность задания времени | 1 час |
| Дискретность задания времени записи в архив | 6500 записей (1 минута / 15 мин / 30 мин / 60 мин) |
| Тип интерфейса и протокол связи с внешними устройствами | RS485, ModBus RTU |
| Скорость обмена, бит/с | 9 600 .. 19 200 |
| Габаритные размеры | 159 х 90 х 58 мм |
| Масса, не более | 0,5 кг |
