Электроприводы

Электрические исполнительные механизмы (ЭИМ) «МЭП ТЭРМ» применяются в качестве электроприводов для седельных запорно-регулирующих или трехходовых смесительных (разделительных) клапанов, используемых в автоматических системах контроля и регулирования, в соответствии с командными сигналами управляющих устройств (управляющих контроллеров).

Описание

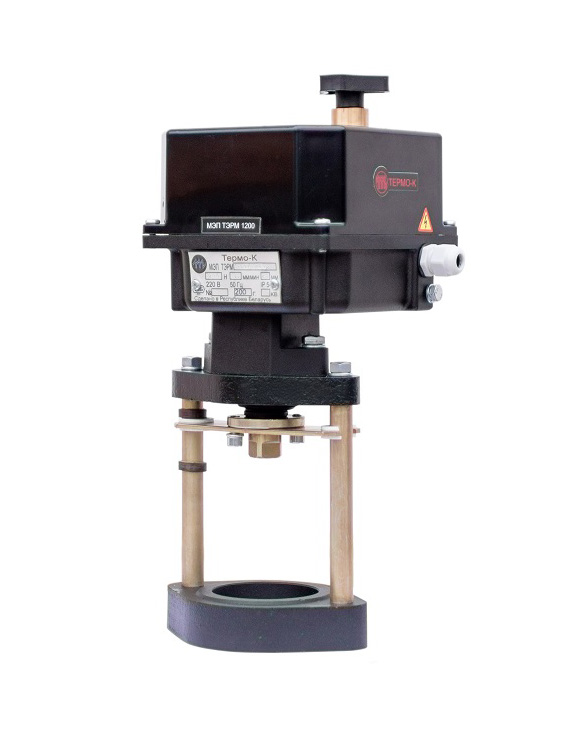

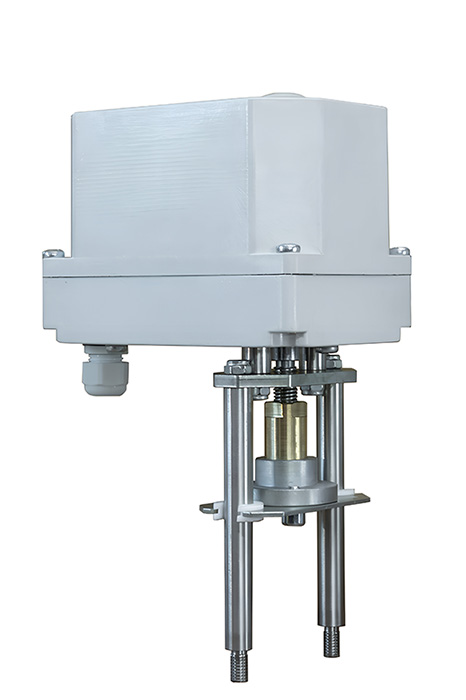

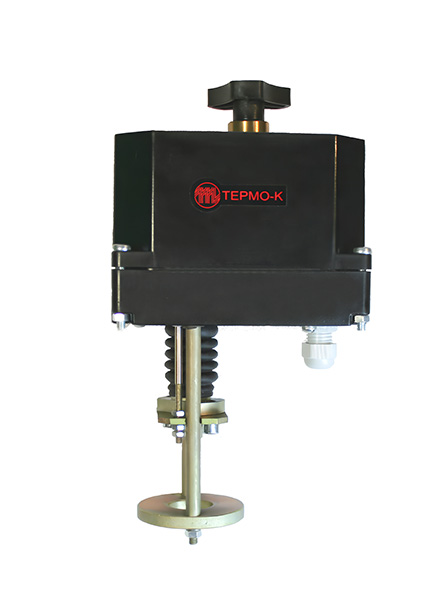

ЭИМ «МЭП ТЭРМ» выпускаются с 2000г. В настоящее время серийно производятся два исполнения: МЭП ТЭРМ 320 (с номинальным усилием 600 Н) и МЭП ТЭРМ 2000 (с номинальным усилием 5000 Н). Данные исполнения в зависимости от требуемого усилия устанавливаются на запорно-регулирующие клапаны с условными диаметрами от 15 до 125 мм. ЭИМ построены на базе надежного синхронного двигателя с управляющим напряжением 230В и не имеют в конструкции электронных компонентов.

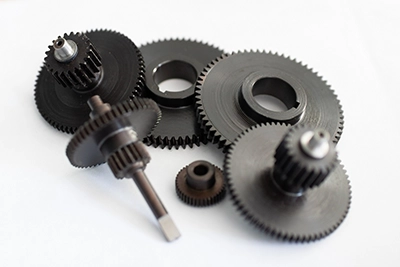

Около 90% деталей изготавливаются на производственной базе ООО ТЕРМО-К и это позволяет изделию в минимальной степени зависеть от импорта. В отличие от ряда аналогичных импортных изделий на базе шаговых двигателей, отсутствие электронных компонентов в ЭИМ «МЭП ТЭРМ» кроме преимущества в низкой зависимости от импорта так же дает его высокую надежность. Все механические детали изготовлены в соответствии с повышенными требованиями к точности.

Технические характеристики

Питание механизмов осуществляется переменным током частотой (50±1) Гц и напряжением от 207 до 253 В (трехпозиционное управляющее напряжение).

Конструкцией электроприводов предусмотрено наличие узла ручного привода, электрических ограничителей перемещения выходного органа и ограничителя наибольшего усилия на выходном органе. Ограничители перемещения выходного органа электропривода обеспечивают настройку рабочего хода выходного органа на любом участке от 20 до 100 % его полного хода.

Пусковое (максимальное) усилие электроприводов при номинальном напряжении питания превышает номинальное усилие не менее чем в 1,7 раза.

Электроприводы обеспечивают фиксацию положения выходного органа при отсутствии напряжения питания.

Значение номинального и максимального усилия на выходном органе, полного хода и средней скорости перемещения выходного органа механизмов в зависимости от исполнения:

Исполнение

механизма

МЭП ТЭРМ

320/133-20

МЭП ТЭРМ

2000/166-25

МЭП ТЭРМ

3700/300-40

Номинальное усилие, Н 600 4 500 7 500
Максимальное усилие, Н 750 5 000 9 000
Полный ход, мм 20 40 75
Средняя скорость, мм/мин 11 13 19

Степень защиты – IP54.

Документация

Электроприводы  Электрический исполнительный механизм МЭП ТЭРМ 320   — технический паспорт

Электроприводы  Электрический исполнительный механизм МЭП ТЭРМ 2000   — технический паспорт
